Zen
Un bordo di 35mm che inquadra il foro e lo definisce in maniera netta.
Alla vista solo un bordo leggermente sagomato, evidenziato da un'ombra creata dallo stacco rispetto alla spalla del muro.
Questo pezzo a vista è pensato come raccordo removibile tra serramento e parte muraria, in modo da poter essere eventualmente manutentato in maniera sesmplice al bisogno. Non c'è più diffrenza tra controtelaio e telaio: sono un elemento unico, installato al grezzo e protetto fino a fine lavori. Il lato interno non presenta coprifili.
Telaio
93mm
Uf
da 0,90 W/m²K a 0,75 W/m²K
Certificazioni
Passive House Institute
Cool Temperate - ph A (per versione Passiva)
Brevetti e modelli
Modello registrato (mod. Essenziale)
Riconoscimenti
Selezione ADI DESIGN INDEX 2025
CARATTERISTICHE TELAIO
Permeabilità all'aria
UNI EN 1026-12207
Classe 4
Tenuta all'acqua
UNI EN 1027-12208
Fino a E1050
Resistenza al vento
UNI EN 12211-12210
C5
Resistenza all'urto da corpo molle
UNI EN 13049:2004
5
Potere fonoisolante
UNI EN ISO 1040:2010
UNI EN ISO 717-1:2013
da 36 db

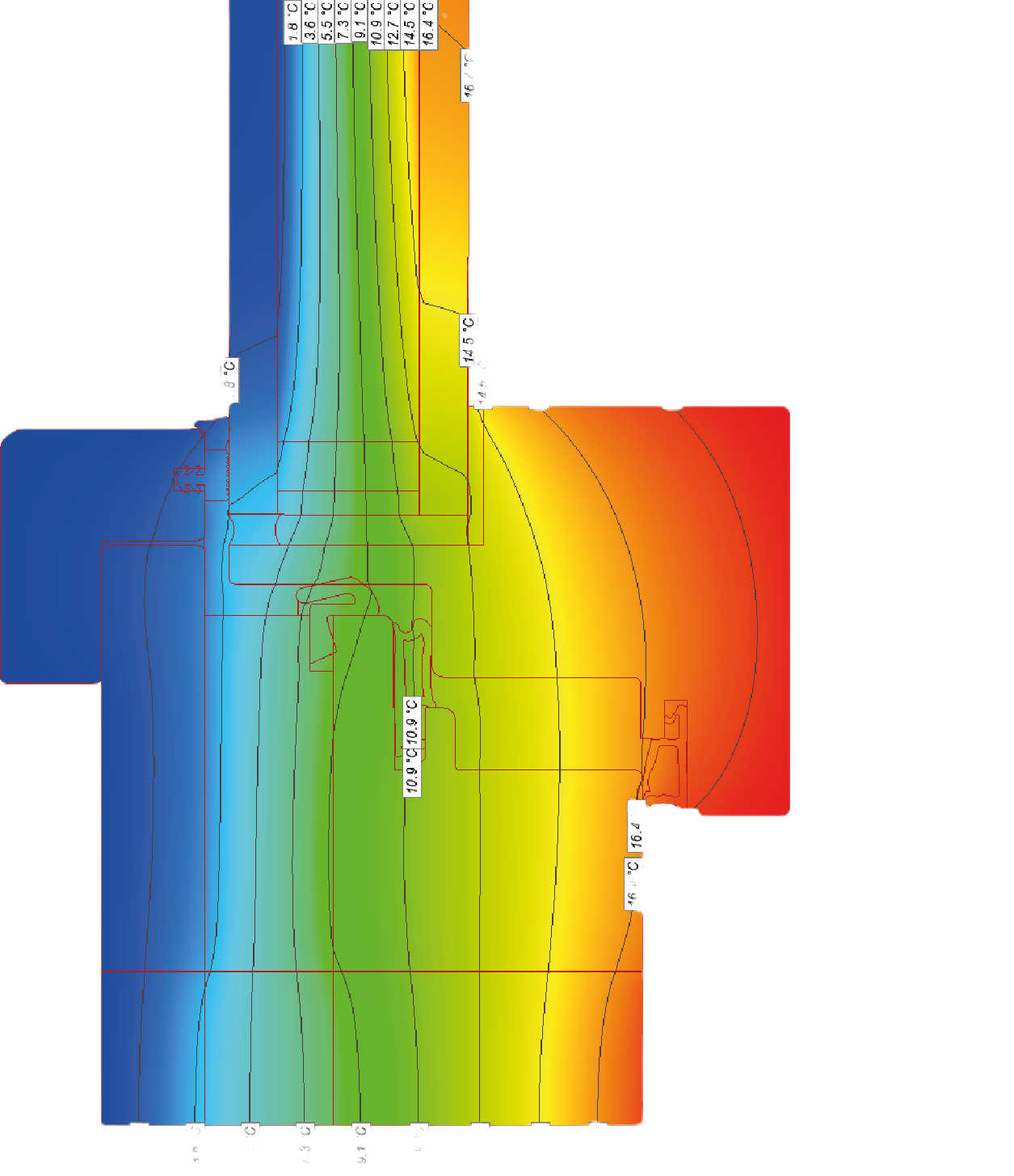

1. Flussimetria
2. Fattibilità
Vista esterna

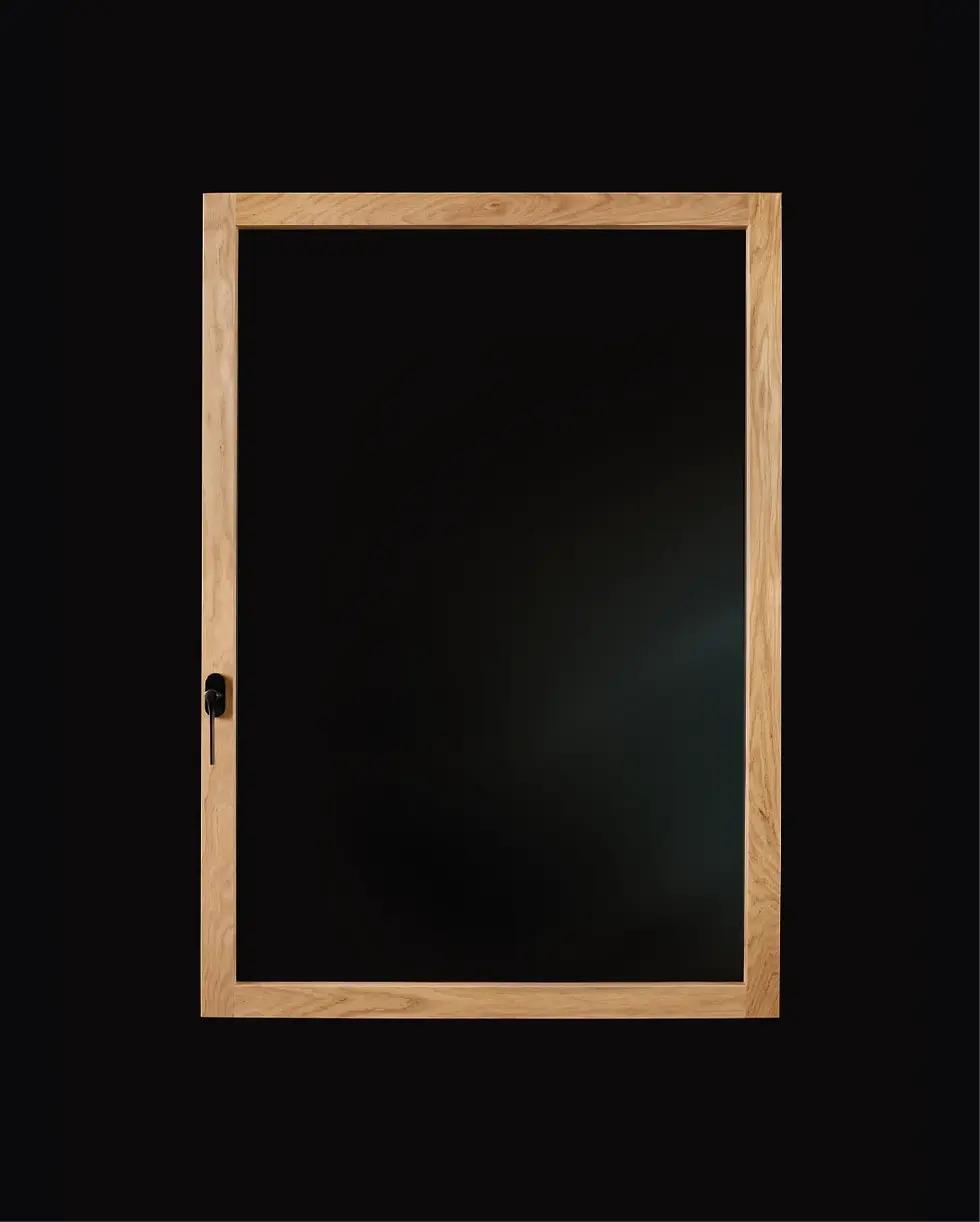

Vista interna
Essenziale è la nostra anta con la dimensione in prospetto più stretta. I 54mm dell'anta mobile nascondono quattro guarnizioni di tenuta. Il lavoro di incastri e spine nascoste, restituisce un'anta complanare con traversi in luce ai montanti. Senza bisellature, fermavetri e coprifili.
Anta
54 mm
Uw
1,10 W/m²K
Vetro
Mediterranea (monocamera)
Ug
1,05 W/m²K
1. Flussimetria
2. Fattibilità
Vista esterna
Vista interna
Passiva, è la versione tecnicamente più prestazionale, sviluppata per migliorare il bilancio energetico del serramento nelle costruzioni passive. L'anta ha sezione a vista di 64mm.
Anta
64 mm
Uw
0,63 W/m²K
Vetro
Continentale (doppiacamera)
Ug
0,50 W/m²K
VERSIONI ANTA
CARATTERISTICHE TELAIO
Permeabilità all'aria
UNI EN 1026-12207
Classe 4
Tenuta all'acqua
UNI EN 1027-12208
Fino a E1050
Resistenza al vento
UNI EN 12211-12210
C5
Resistenza all'urto da corpo molle
UNI EN 13049:2004
5
Potere fonoisolante
UNI EN ISO 1040:2010
UNI EN ISO 717-1:2013
da 41 db
